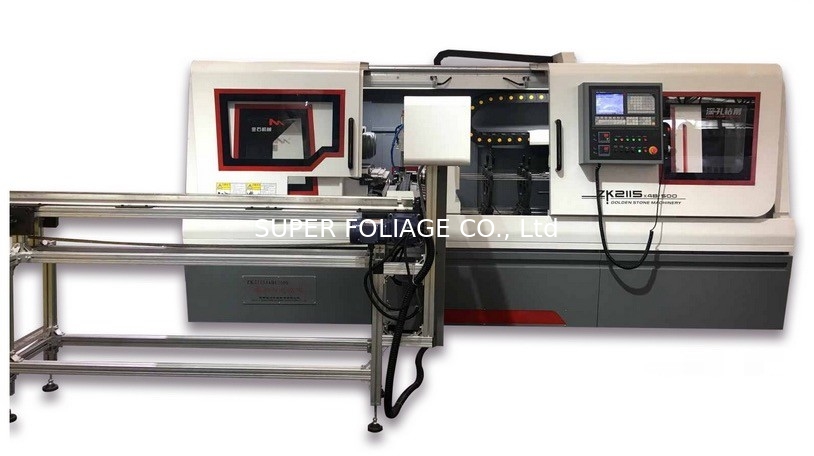

La machine à forer à l'arme à feu Zk2115*4b/500-A AMS type automatique
Applications:
Cette série de machines est largement utilisée dans le traitement de trous profonds concentriques et de trous peu profonds de pièces telles que l'arbre de direction, l'arbre de support, l'arbre d'engrenage de la boîte à engrenages, le vilebrequin,b. à l'exclusion des pièces détachées de l'industrie automobile et de l'industrie des moteurs- corps d'injecteur, vanne à aiguille, boîtier de plongeon, etc. de l'industrie des buses d'huile et des pompes; serre à os en titane et en acier inoxydable de l'industrie de l'équipement médical, tous types de stators de machines textiles;arbre d'entrée et de sortie du moteur; pièces d'arbre petites et moyennes.
La plage de diamètre du trou de forage: p5-15 mm
Position et éclairage: chambre externe des pièces ou trou central
Méthode de traitement: double rotation
La profondeur maximale du trou de forage: 300 m/500 mm
N° de l'axe principal: 4
La vitesse maximale de la broche: 5000 tours/minute
La pièce de travail de traitement typique: l'arbre d'accouplement de la direction automobile et les petites pièces de l'arbre, etc.
Caractéristique du trou: trou concentrique
Appareil automatique:Il est composé de mâchoires de serrage pneumatiques pour l'alimentation des pièces réciproques, de bande transporteuse, de station de 6*2, de servocommande,comprenant le support en forme de V pour la position prédéterminée de la pièce) situé dans la zone de traitement des machines-outils, système de serrage automatique pour pièce à quatre postes, canal de blanchiment, bande transporteuse d'alimentation et de déchargement et capteurs fonctionnels, etc.La bande transporteuse de matériau supérieure et inférieure, configurée dans la machine-outil, peut transférer des pièces vers et depuis les équipements de traitement supérieurs et inférieurs pour
La machine de la série Zk2l est principalement utilisée pour le forage de trous concentriques de gros volumes de pièces d'arbre rotatif de petite et moyenne taille.L'outil utilise une perceuse à canon MultiSpindle et la conception de la position de travail assure la perceuse simultanée de plusieurs pièces de travailLa conception complète de la méthode de serrage avec une structure de support auxiliaire permet un serrage rapide, une ceinture de chargement automatique ou un robot sont optionnels selon les besoins du forage et la pièce à usiner.caractéristique.
Cette série de machines-outils peut également compléter le traitement d'excentricholes, de trous obliques et de pièces en alliage de grandes quantités de pièces d'arbre rotatif au moyen d'outils spéciaux pour pièces,une seule rotationLa plupart des machines utilisent des systèmes de précision, tels que les machines de détection de débris, les machines de traitement à plusieurs axes et les machines à plusieurs stations, telles que les barres de raccordement des automobiles, les injecteurs de carburant, les têtes de cylindres des automobiles, etc.
