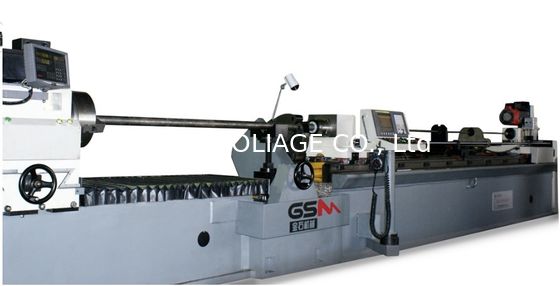

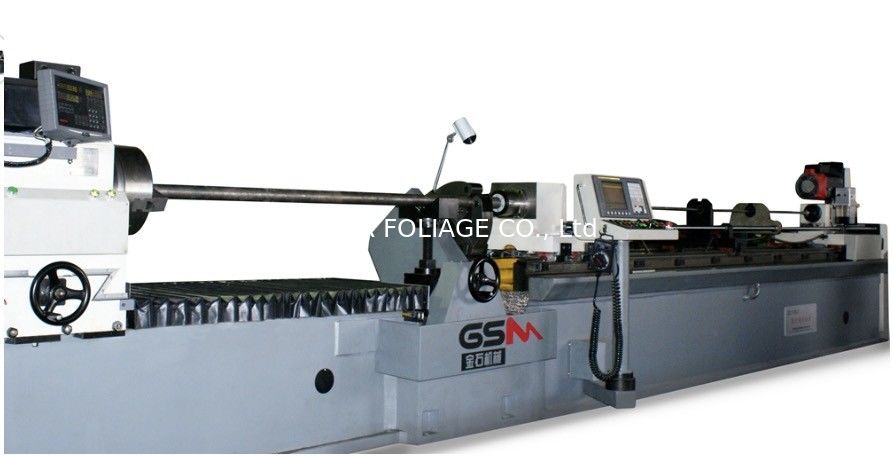

ZK2135E/2500 Perceuse à trous profonds avec fonctions rotatives et d'indexation CNC

ZK2135E/2500 Machine de forage à trou profond avec fonction de rotation et d'indexation CNC de la pièce à usiner

ZK2135E/2500 machine à forer des trous profondsLe corps d'hôte est divisé en une partie gauche pour la fixation de la pièce et une partie droite pour l'alimentation de la tige de forage.La face de fin est couplée avec les vis et les brochesLes pièces de base de la machine sont des moules de précision HT300. La vis à bille et le guide de roulement sont utilisés pour l'alimentation de la tige de forage.

Caractéristiques

1. Méthode de traitement est introduit perçage à l'arme à feu (liquide de refroidissement d'huile interne et élimination des copeaux externes)

2. Le système de commande CNC est introduit sous la marque FUNAC.

3. Le fuseau de forageJe ne sais pas.La fréquence de rotation est réglée.

4. La pièce à usiner est serrée par un cran hydraulique et un châssis central.

5. La machine est capable de percer des trous concentriques, des trous excentriques et des trous d'indexation.

Paramètre principal

Capacité de forage

1. Numéro de broche:1 PCS

2. Plage de diamètre de forage:φ5Je ne sais pas.φ35 mm

3. Max. Profondeur de forage:2500mm

4. Plage de diamètre de la pièce:φ270 mm; φ500 mm

5. Max. Longueur de la pièce:2500mm

6. Max. excentrique: φ270 mm; φ500 mm

Vitesse de forage

1. Max. Vitesse de rotation de la tige de forage:5500 tours/min

2.Plage de vitesse d'alimentation:≤ 1500 mm/min

3.Vite de déplacement ≤ 2000 mm/min

Précision du forage

1. Le déséquilibre:Profondeur de forage ≤ 1,0/1000(rapport longueur/diamètre ≤ 100)

2. Précision dimensionnelle:IT7Je ne sais pas.IT10

3. Roughness (graisseuse):Je suis Ra0.8Je ne sais pas.Ra3.2

Puissance de la machine

1. Puissance du moteur de forage:5.5 kW

2. Puissance du moteur rotatif et d'indexation de la pièce:2.2 KW

3. Le moteur de la pompe à huile: 2x5.5

4. Puissance du moteur d'alimentation:1.8 KW

5. Puissance de la machine de refroidissement à l'huile:2.8 KW

6.Puissance totale:28KW

Système hydraulique

1. Max. débit: 110 L/min

2. Max. la pression est:12 MPa

3. Précision du filtre:20 mm

4- Je ne sais pas.Capacité du réservoir d'huile:1360 L

Dimensions et poids de base

1. Surface du sol:(L*W*H) 7800*3200*1500 mm

2. Distance entre le centre de la tige de forage et le sol:1070 mm

3. Poids du système hydraulique:2 T

4. Poids du moteur principal:8T

Pièces de traitement des machines

Application typique:support hydraulique, cylindre, trous concentriques et trous excentriques des pièces d'arbre.
