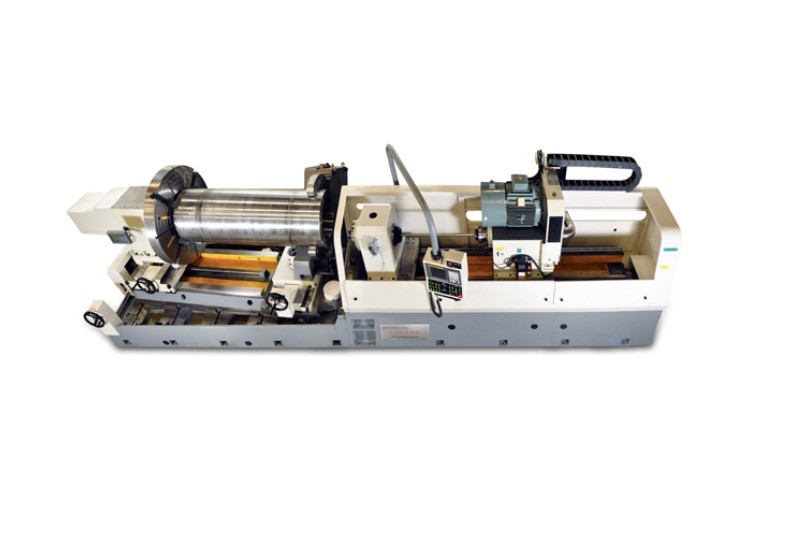

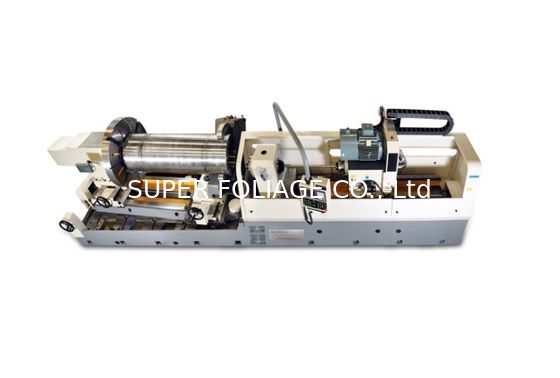

Machine de perçage en profondeur BTA ZK21150*D/1500

Machine de perçage en profondeur BTA ZK21150*D/1500

Le procédé de traitement utilise la méthodologie BTA (extraction de copeaux internes) utilisant un système CNC FANUC OI Mate TC.réglée par réglage de vitesse à fréquence variable. La broche de la pièce à usiner est dotée d'un index CNC et peut être verrouillée pendant les opérations de forage.d'une largeur n'excédant pas 10 mm,, facilitent le forage précis de trous concentriques et d'indexation.

Capacité de forage
1Nombre de broches: 1 PCS
2. Dimension du diamètre de forage: φ40·φ80 mm Diamètre du trou creusé: φ150 mm
3Profondeur de forage maximale: 1500 mm
4. Max. Plage de longueur de serrage:2 000 mm
5. Max. Diamètre de serrage de la broche: φ1250 mm Diamètre de serrage du cadre central: φ100·320 mm; φ300·680 mm
6.Distance de déplacement de la tête hydraulique: 300 mm
7. Diamètre indiqué du trou: φ600 mm
Vitesse de forage
1. Vitesse de rotation maximale de la tige de forage: 650 r/min
2- Plage de vitesse d'alimentation: ≤ 200 mm/min
3. Vitesse de déplacement rapide ≤ 2000 mm/min
Précision du forage
1- Dégradation: ≤1,0/1000 (ratio longueur/diamètre < 100)
2. Précision dimensionnelle: ≤ IT12
3. Rugosité: ≤Ra3.2
4. Précision d'indexation: ±1′
5. Précision de rotation: ±3′
Puissance de la machine
1Puissance du moteur de forage: 37 kW
2Puissance de refroidissement par huile:3.5 kW
3- Moteur de pompe à huile: 2×18,5 kW (groupe double pompe)
4. Puissance du moteur d'alimentation:2.5 kW
5- Puissance du servomoteur indexé: 2,5 kW
Système hydraulique
1- débit maximal: 450 L/min
2. Pression maximale: 5 MPa
3. Précision du filtre:20 mm
4.Capacité du réservoir d'huile: 2400 L
Dimensions et poids de base
1Surfaces au sol: 7000 × 3500 × 2250 mm
2Distance entre le centre de la tige de forage et le sol: 1600 mm
3Poids du moteur principal: 16 tonnes
4Poids du système hydraulique: 3 T
