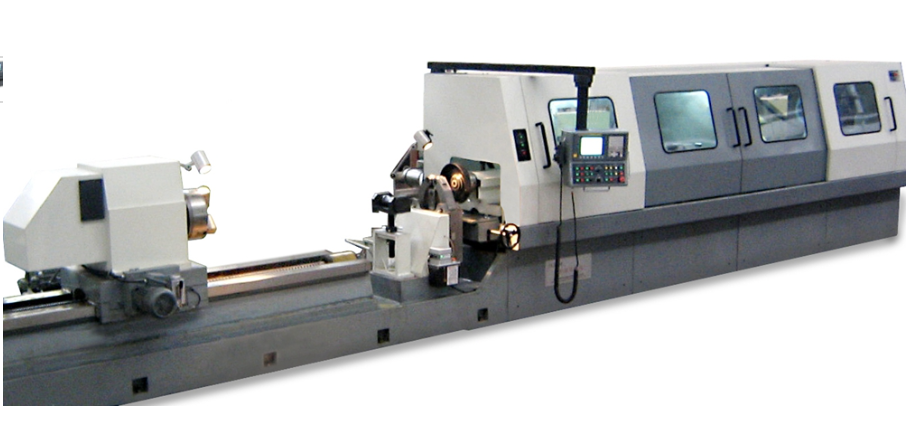

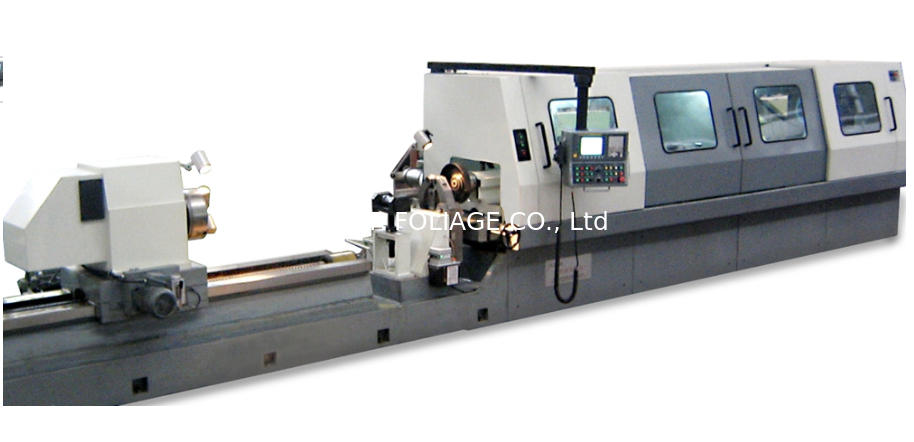

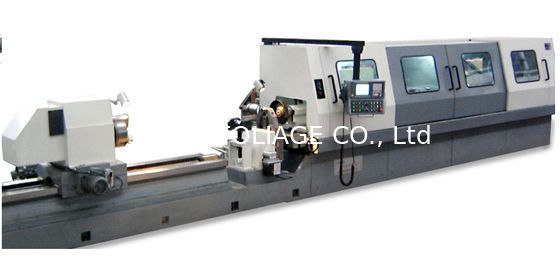

Machine de perçage en profondeur BTA ZK2130*DB/2500

Détails techniques

Capacité de forage
1Nombre de broches: 1 PCS
2. Dimension du diamètre de forage: φ16 φ30 mm
3Profondeur maximale de forage: 2500 mm
4. Max. Diamètre de la pièce à usiner: φ320 mm; φ500 mm 5. Diamètre de serrage du cadre central: φ270 mm; φ500 mm
6. longueur maximale de la pièce: 2500 mm
Vitesse de forage
1. Vitesse de rotation maximale de la tige de forage: 2000 tours/minute
2Vitesse de rotation de la pièce à usiner: 31,5 r/min
3- Plage de vitesse d'alimentation: ≤ 1500 mm/min
4. Vitesse de déplacement rapide ≤ 2000 mm/min
Précision du forage
1- Dégradation: ≤1,0/1000 (ratio longueur/diamètre < 100)
2. Précision dimensionnelle: IT8 IT11
3La résistance à l'usure de l'acier est supérieure ou égale à:2
Puissance de la machine
1Puissance du moteur de forage: 11 kW
2Puissance de rotation de la pièce à usiner: 3,0 kW
3Puissance de refroidissement par huile: 2,8 kW
4- Moteur de pompe à huile: 11,0+11,0 kW (groupe double pompe)
5Puissance du moteur d'alimentation: 2,5 kW
6Puissance totale: 50 kW
Système hydraulique
1- débit maximal: 150 L/min
2. Pression maximale: 6 MPa
3- Précision du filtre: 20 mm
4.Capacité du réservoir d'huile: 1600 L
Dimensions et poids de base
1Surfaces au sol: 8000 × 3000 × 1500 mm
2Distance entre le centre de la tige de forage et le sol: 1070 mm
3Poids du moteur principal: 9 tonnes
4Poids du système hydraulique: 2,5 T
