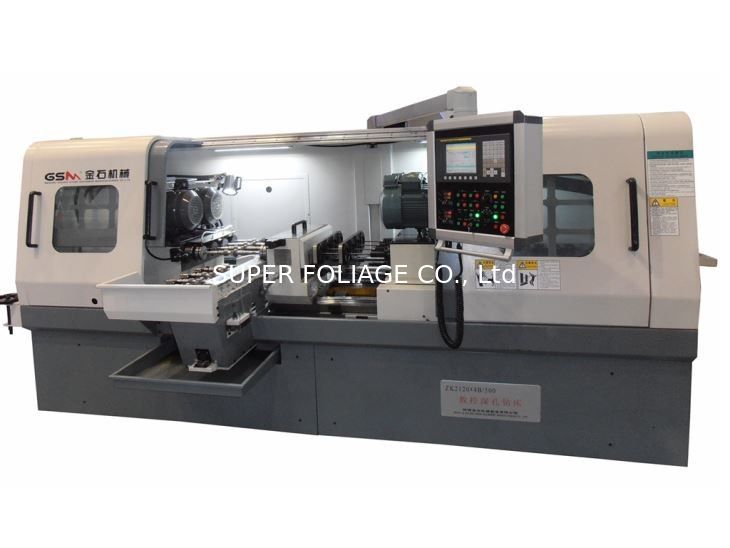

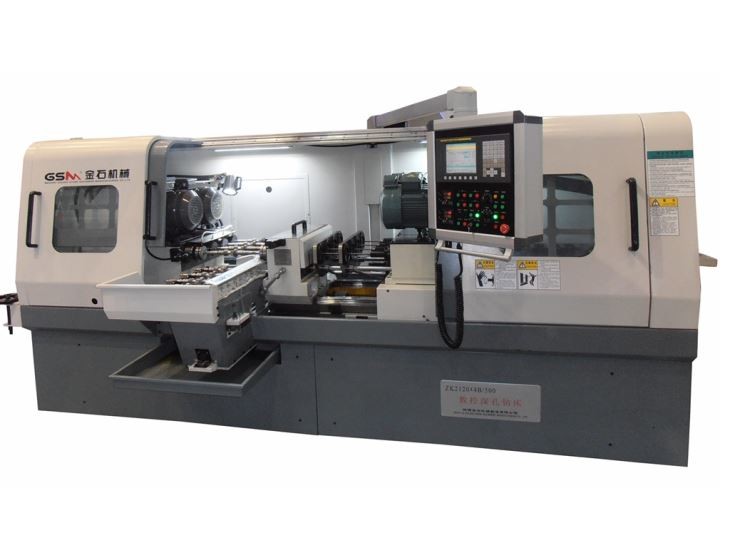

ZK2120X4B-A-500 Machine de forage à trou profond à quatre broches avec mécanisme de chargement automatique

Machine de forage à trou profond à quatre broches avec mécanisme de chargement automatique

Mécanisme de chargement automatique de cette machine de forage à trous profonds à quatre broches, qui permet d'économiser considérablement le temps de chargement et de déchargement et d'améliorer l'efficacité du traitement.Il peut traiter huit pièces à la fois, très adapté au traitement de gros volumes.

Paramètre principal de la machine

Capacité de traitement

1- Je ne sais pas.Nombre de broches: 4 pièces

2- Je ne sais pas.Diamètre du trou de forage: 5 mm - 20 mm

3- Je ne sais pas.Profondeur de forage: 500 mm

4- Je ne sais pas.Diamètre extérieur de la pièce à usiner: ≤φ80 mm

5- Je ne sais pas.Longueur de la pièce à usiner: 500 mm

Vitesse de traitement

1- Je ne sais pas.Vitesse de rotation maximale de la tige de forage: 5000 r/min

2- Je ne sais pas.Vitesse de rotation de la pièce à usiner: 0 tours/min.

3- Je ne sais pas.Plage de vitesse d'alimentation: ≤ 1500 mm/min

4- Je ne sais pas.Vitesse de déplacement rapide: ≤ 2000 mm/min

Précision de traitement

1- Je ne sais pas.Dégradation du trou de forage: ≤1,0/1000 longueur de forage ((pièce de travail fixée, rapport de tirage ≤100)

2- Je ne sais pas.La précision dimensionnelle: IT8 IT11

3- Je ne sais pas.Roughness du trou de forage: Ra0,8 Ra6.3

Puissance de la machine

1- Je ne sais pas.Puissance du moteur de la tige de forage:2X5.5KW

2- Je ne sais pas.Puissance du moteur de la pompe à huile: 2x7,5 kW

3- Je ne sais pas.Puissance du moteur d'alimentation2.3 kW

4- Je ne sais pas.Appareil de refroidissement à température d'huile: 4,05 kW

Système hydraulique

1- Je ne sais pas.Débit maximal: 4x50 L/min

2- Je ne sais pas.Précipitation maximale: 10 MPa

3- Je ne sais pas.Précision du filtre: 20 μm

4- Je ne sais pas.Capacité en huile: 1360 litres

Dimension et poids de base

1- Je ne sais pas.La surface du sol ((L*W*H):4500*3000*1800 (pour référence, prenez la longueur de forage de 500 mm)

2- Je ne sais pas.Hauteur entre le centre de la tige de forage et le sol:1070 mm

3- Je ne sais pas.Hauteur entre le centre de la tige de forage et le rail de guidage:297 mm

4- Je ne sais pas.Distance entre les fuseaux: 140 mm

5- Je ne sais pas.Poids de la machine: 6,5 tonnes
