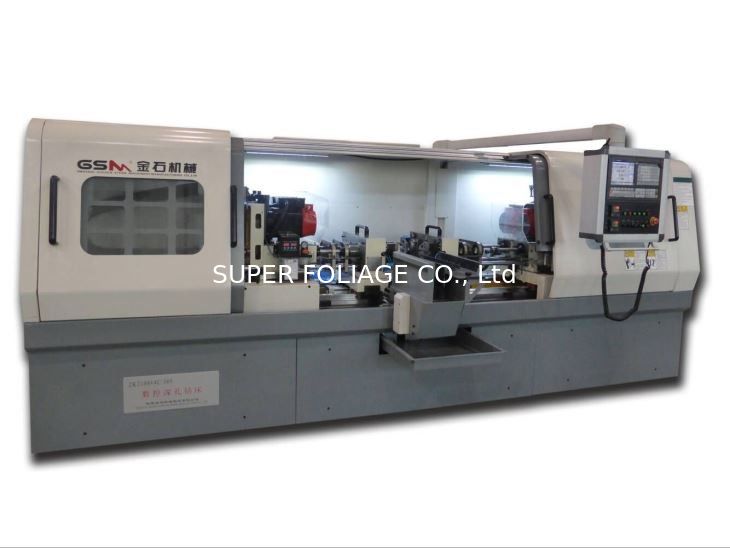

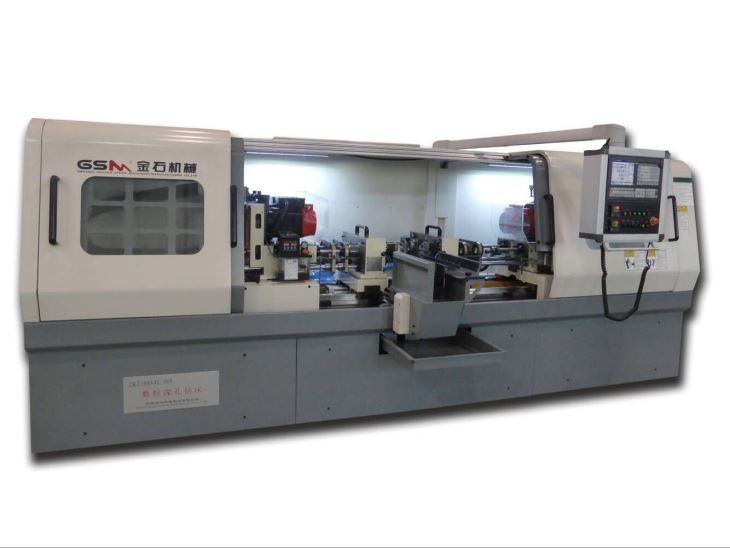

ZK2108X4C/300 Machine de forage de trous profonds à contre-roue avec une bonne précision d'entrée

Pour cette machine de perçage à canon à quatre broches contre-rotation, elle utilise principalement pour percer le petit trou de 1,5 mm à 8 mm de diamètre, qui percer des deux côtés pour obtenir une plus grande précision d'entrée.Et il peut traiter 22 pièces à la fois., qui améliorent considérablement l'efficacité du traitement.

Principaux paramètres techniques

Capacité de traitement

1.Nombre de broches: 4 PCS ((chaque côté a 2 broches)

2Diamètre de forage: 1,5 mm à 8 mm

3.Pente de forage: 300 mm (d'un côté)

4.Diamètre extérieur de la pièce à usiner: ≤φ8,0 mm

5Longueur de la pièce: 110 mm-320 mm

6Quantité de pièce sur le support: 22 pièces

Vitesse de traitement

1- Je ne sais pas.Vitesse de rotation maximale de la tige de forage:15000 r/min.

2- Je ne sais pas.Vitesse de rotation de la pièce à usiner: 0 tours/min.

3- Je ne sais pas.Plage de vitesse d'alimentation: ≤ 1500 mm/min.

4- Je ne sais pas.Velocité de déplacement rapide: ≤ 2000 mm/min.

5Vitesse de déplacement du support: 2000 mm/min.

Précision de traitement

1- Je ne sais pas.Dégradation du trou de forage: ≤1,0/1000 longueur de forage ((pièce de travail fixée, rapport de tirage ≤100)

2- Je ne sais pas.La précision des dimensions: IT8 --- IT11

3- Je ne sais pas.Roughness du trou de forage: Ra0,4 Ra1.6

Puissance de la machine

1- Je ne sais pas.Puissance du moteur de la tige de forage: 2X2.2KW ((un moteur pour 2 broches)

2- Je ne sais pas.Puissance de la pompe à huile: 2X4.0KW ((une pompe à huile pour deux broches)

3- Je ne sais pas.Puissance du moteur d'alimentation: 2X1,8 kW

4- Je ne sais pas.Puissance de la machine de refroidissement à température d'huile:2.87KW

Système hydraulique

1- Je ne sais pas.Débit maximal 4X20 L/Min

2- Je ne sais pas.Pression maximale: 16 MPa

3- Je ne sais pas.Précision du filtre: 10 mm.

4- Je ne sais pas.Capacité d'huile: 960 litres

Dimensions et poids de base

1- Je ne sais pas.Surface du sol ((L*W*H): 4000*3000*1800

2- Je ne sais pas.Distance entre le centre de la tige de forage et le sol:1070 mm

3- Je ne sais pas.Hauteur du centre de la tige de forage au rail de guidage: 297 mm

4Distance entre les fuseaux: 220 mm

5Poids de la machine: 6,5 T

Pièces de traitement des machines

Application typique: trou d'étape de la pochette d'éjecteur, de l'arbre à cames, etc. pièces d'arbre.
