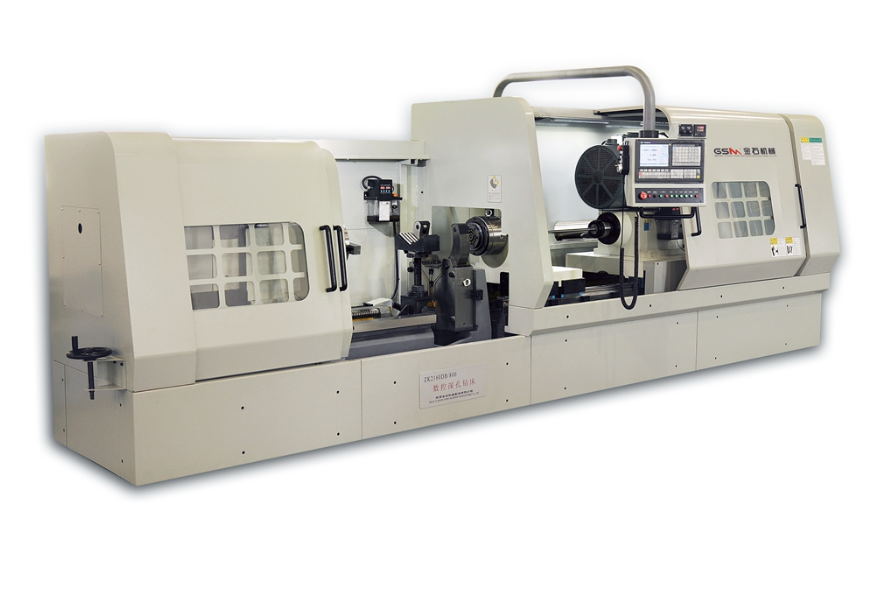

Machine de perçage en profondeur BTA ZK2160*DB/1000

Détails techniques

Capacité de forage
1Nombre de broches: 1 PCS
2. Dimension de diamètre de forage: φ16 φ60 mm
3Profondeur maximale de forage: 1000 mm
4. Max. Diamètre de la pièce: φ320 mm
5. Diamètre du cadre central de fixation: φ270 mm 6.
Vitesse de forage
1- Vitesse de rotation maximale de la tige de forage: 1800 tours/minute
2Vitesse de rotation de la pièce à usiner: 31,5 r/min
3- Plage de vitesse d'alimentation: ≤ 1500 mm/min
4. Vitesse de déplacement rapide ≤ 2000 mm/min
Précision du forage
1- Dégradation: ≤1,0/1000 (ratio longueur/diamètre < 100)
2. Précision dimensionnelle: IT8 IT11
3La résistance à l'usure de l'acier est supérieure ou égale à:2
Puissance de la machine
1Puissance du moteur de forage: 30 kW
2Puissance de rotation de la pièce à usiner: 3,0 kW
3Puissance de refroidissement par huile: 0,8 kW
4- Moteur de pompe à huile: 11,0+11,0 kW (groupe double pompe)
5Puissance du moteur d'alimentation: 1,8 kW 11 M.N.
6Puissance totale: 65 kW
Système hydraulique
1- débit maximal: 280 L/min
2. Pression maximale: 8 MPa
3- Précision du filtre: 20 mm
4.Capacité du réservoir d'huile: 1360 L
Dimensions et poids de base
1Surfaces au sol: 5500 × 3000 × 1800 mm
2Distance entre le centre de la tige de forage et le sol: 1070 mm
3Poids du moteur principal: 6,5 tonnes
4Poids du système hydraulique: 2,5 T
