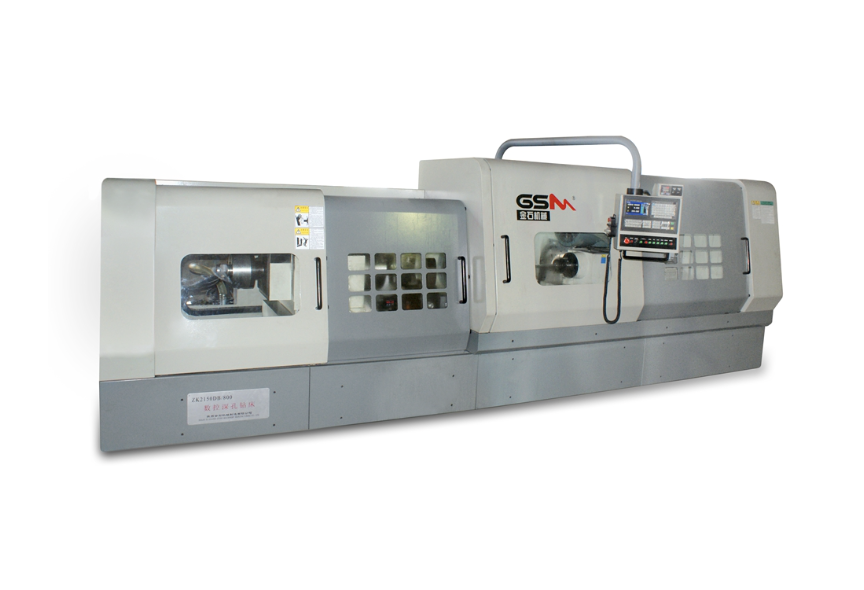

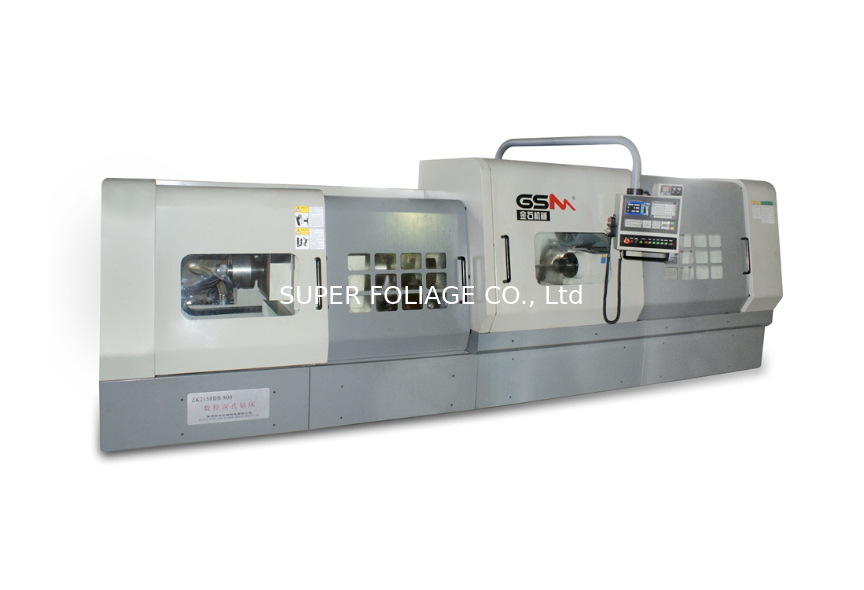

Machine de forage à profondeur BTA ZK2180*DB/1500

Machine de forage à profondeur BTA ZK2180*DB/1500

Méthode de traitement: BTA, élimination de la puce interne Système CNC: FANUC OI Mate TC / GSK980TDC (facultatif) Tête de forage: rotative et d'alimentation, réglage de la vitesse de fréquence Spindle de pièce: rotatif à vitesse nominale
Manche de guidage: actionné hydrauliquement
Serrage: cylindre hydraulique; cadre central hydraulique

Capacité de forage
1Nombre de broches: 1 PCS
2. Dimension de diamètre de forage: φ40 φ80 mm
3Profondeur maximale de forage: 1500 mm
4. Max. Diamètre de la pièce à usiner: φ320 mm; φ500 mm 5. Diamètre de serrage du cadre central: φ270 mm; φ500 mm
6. longueur maximale de la pièce: 1500 mm
Vitesse de forage
1. Vitesse de rotation maximale de la tige de forage: 750 tours/minute
2Vitesse de rotation de la pièce à usiner: 31,5 r/min
3- Plage de vitesse d'alimentation: ≤ 1500 mm/min
4. Vitesse de déplacement rapide ≤ 2000 mm/min
Précision du forage
1- Dégradation: ≤1,0/1000 (ratio longueur/diamètre < 100)
2. Précision dimensionnelle: IT8 IT11
3La résistance à l'usure de l'acier est supérieure ou égale à:2
Puissance de la machine
1Puissance du moteur de forage: 30 kW
2Puissance de rotation de la pièce à usiner: 3,0 kW
3Puissance de refroidissement par huile:0.8 KW
4.Moteur de pompe à huile: 15,0+11,0 kW (groupe à double pompe)
5. Puissance du moteur d'alimentation:3.5 KW 22 M.N.
6Puissance totale: 65 kW
Système hydraulique
1- débit maximal: 300 L/min
2. Pression maximale: 5 MPa
3. Précision du filtre:20 mm
4.Capacité du réservoir d'huile: 1360 L
Dimensions et poids de base
1Surfaces au sol: 6500 × 3000 × 1800 mm
2Distance entre le centre de la tige de forage et le sol: 1070 mm
3Poids du moteur principal: 7,5 tonnes
4Poids du système hydraulique: 2,5 T
