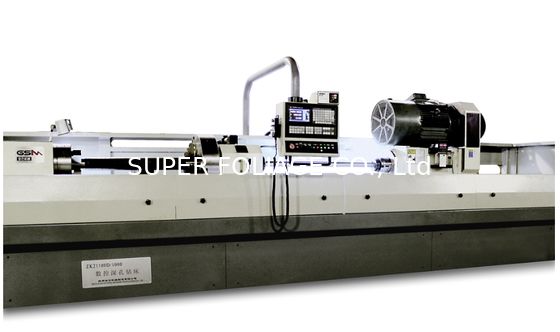

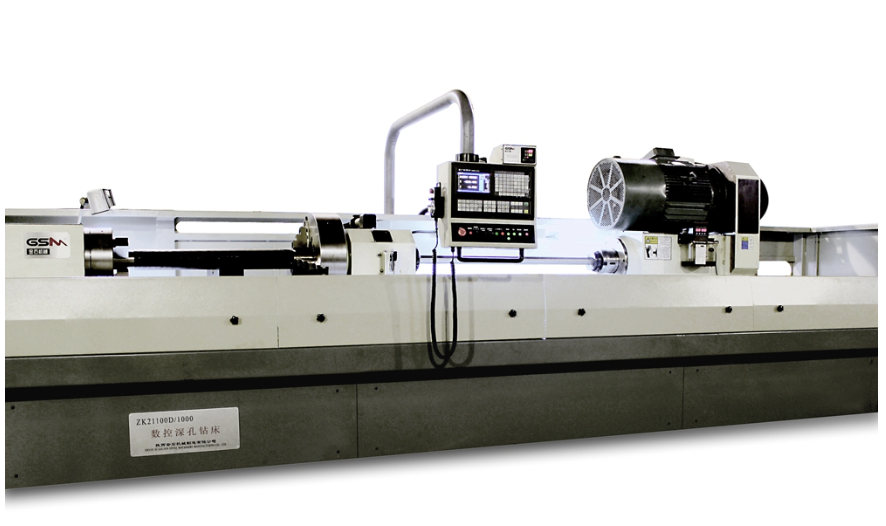

Machine de perçage en profondeur BTA ZK21100*D/1000

Perceuse à trou profond BTA ZK21100*D/1000

Méthode de traitement : BTA, enlèvement interne des copeaux
Système CNC : FANUC OI Mate TC / GSK980TDC (Optionnel)
Tige de forage : rotative et avance, réglage de la vitesse par fréquence Pièce : non rotative
Manchon de guidage : entraîné hydrauliquement
Serrage : La partie gauche de la pièce est serrée par un mandrin hydraulique, la droite par un mandrin de centrage manuel. Le serrage est fiable.

Capacité de perçage
1. Nombre de broches : 1 PCS
2. Plage de diamètre de perçage : φ40～φ100 mm
3. Profondeur de perçage max. : 1000 mm ; 1500 mm
4. Diamètre max. de la pièce : 250 mm ; 320 mm 5. Plage de longueur de serrage : 1000 mm ; 1500 mm Vitesse de perçage
1. Vitesse de rotation max. de la tige de forage : 750 tr/min
2. Plage de vitesse d'avance : ≤200 mm/min
3. Vitesse de déplacement rapide ≤1000 mm/min
Précision de perçage
1. Obliquité : ≤1,0/1000 (rapport longueur/diamètre <100)
2. Précision dimensionnelle : IT8～IT11
3. Rugosité : Ra1.6～Ra3.2
Puissance de la machine
1. Puissance du moteur de la tige de forage : 37 KW
2. Puissance de refroidissement à l'huile : 0,8 KW
3. Moteur de la pompe à huile : 2×11 KW (groupe de pompes doubles) 4. Puissance du moteur d'avance : 4,7 KW 30 M.N
5. Puissance totale : 70KW
Système hydraulique
1. Débit max. : 320 L/min
2. Pression max. : 5 MPa
3. Précision du filtre : 20 um
4．Capacité du réservoir d'huile : 1600 L
Dimensions et poids de base
1. Surface au sol : 6500×3000×1800 mm
2. Distance entre le centre de la tige de forage et le sol : 1070 mm
3. Poids du moteur principal : 7,5 T
4. Poids du système hydraulique : 2,5 T
